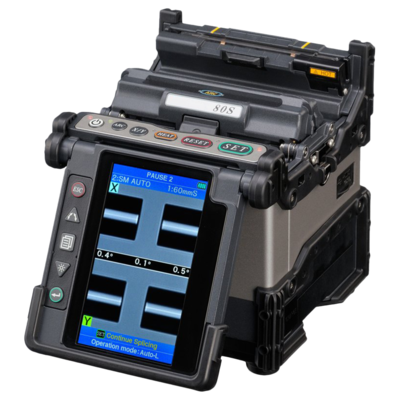

Настройка сварочного аппарата Fujikura 80S
2. С помощью стриппера Ideal производим круговой надрез на требуемой длине, чтобы снять внешнюю оболочку.
3. С помощью бокорезов срезаем кевларовые нити.
1. Заходим в меню.
2. Выбираем кнопку «Следующая страница».
3. Переходим в раздел «Профилактика».
4. Нажимаем «ОК».
5. Выбираем кнопку «Следующая страница».
6. Спускаемся вниз с помощью стрелок и выбираем «Калибровка дуги».
Обслуживание электродов сварочных аппаратов
В случае, когда ресурс электродов неизвестен, для его определения можно пользоваться альтернативными методами. Если со временем результаты сварки стали неудовлетворительными (место сварки с дефектом, большие потери на соединении) даже при правильной подготовке волокна к сварке, прислушайтесь к звукам, которые доносятся из под крышки ветрозащиты в момент подачи электрической дуги в процессе сращивания: не должно быть звуков, похожих на шипение.
Почти все аппараты для сварки оптических волокон имеют встроенные программы очистки и подготовки электродов к работе. К сожалению, эта процедура в большинстве случаев не помогает очистить электроды от налета, который образуется в процессе многочисленных сварок. Данный налет может быть удален путем аккуратной механической очистки. Электрод может быть очищен и использован для качественных сварок до тех пор, пока его верхушка не изогнута. Если же верхушка изогнута или конец электрода имеет округлую форму, то такие электроды необходимо заменить. Длина электрода является важным фактором сварки с низкими потерями. Уменьшение этой длины влечет за собой увеличение тока дуги, что повышает нагрузку на блок питания и снижает стабильность дуги. В этом случае на месте сварки могут возникать пузыри или уменьшение толщины сварного соединения.
Электроды до и после очистки
На изображении справа показаны электроды аппарата для сварки оптических волокон Fujikura FSM-60S. На верхней фотографии изображен электрод после нескольких сотен сварок и процедуры очистки, которую позволяет осуществить сварочный аппарат. Как видно, кончик электрода имеет правильную форму, но покрыт отложениями. Этот электрод еще может быть использован для множества качественных сварок оптических волокон. Для очистки электрода мы использовали мелкозернистую шлифовальную бумагу, которую необходимо сложить в V-образный кармашек. В него нужно аккуратно под небольшим углом вставить электрод и провернуть его несколько раз.
На нижнем изображении показан очищенный электрод, который может быть использован для дальнейшей высококачественной сварки оптических волокон. После очистки электродов необходимо провести калибровку дуги сварочного аппарата.
комплектующие к сварочникам Немного о чистке и полировке электродов. или "все что вы боялись спросить"
Создайте аккаунт или войдите в него для комментирования
Вы должны быть пользователем, чтобы оставить комментарий
Создать аккаунт
Зарегистрируйтесь для получения аккаунта. Это просто!
Войти
Уже зарегистрированы? Войдите здесь.
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
Похожие публикации
Signal Fire AI-8C
Характеристики:
https://ua.setevoe.com.ua/instrument/signal-fire-ai-8c.html
Невеликий торг!
Апарат з закордону
Деталі в приватні повідомлення
Sumitomo TYPE-72C
Характеристики:
https://dtcgroup.com.ua/ua/products/svarochnye-aparaty/cvarochnyy-aparat-sumitomo-type-72c-kit
Ціна 3300$ Невеликий торг!
Повний комплект зі сколювачем та зарядкою
Апарат приїхав з закордону
Кількість зварок 29000
Деталі в приватні повідомлення
Sumitomo TYPE-71C
Характеристики:
https://comtrade.ua/avtomaticheskiy-svarochnyy-apparat-sumitomo-type-71c-kit/
Ціна 2200$ Невеликий торг!
Апарат приїхав з закордону
Кількість зварок 2298
Деталі в приватні повідомлення
Господа, посоветуйте, пожалуйста, сварочный аппарат ценой до 50 000 грн, для проварки PON сетей и, иногда, магистралей.
Продам сварочный аппарат Sumitomo Type-39 (бу)
Описание и технические характеристики:
Комплектация:
Sumitomo Type 39 (бу); аккумуляторная батарея (новые LiON элементы); зарядное устройство; стриппер (стандартное волокно); кейс транспортировочный;
Состояние: хорошо, полная чистка и регламент!
Количество сварок: 4953
Наличие: склад
Цена: $850
При необходимости возможна замена стандартных прижимов на универсальные 3 в 1
(возможность работы с плоским/круглым кабелем FTTH, а так же с волоконом в полуплотном буфере)
+ $95
Как самостоятельно обслуживать сварочный аппарат Fujikura
Порядка 10 лет мы знакомы с ремонтом и обслуживанием сварочных аппаратов Fujikura разных поколений. Мы заметили, что примерно 25% сварочных аппаратов, отправленных в сервисный центр на профилактику, показывали неисправность только из-за нерегулярной очистки критических частей сварочного аппарата.
Части требующие регулярного ухода:
- V-образные канавки
- Зажимы (фиксаторы волокон)
- Линзы объективов
Во время использования сварочного аппарата на этих элементах накапливается пыль, частицы волокон, испарения стекла. Как следствие, всё чаще появляются следующие проблемы:
- Проблемы с двигателем
- Проблема с фокусировкой камеры
Когда на V-образной канавке скапливается много пыли, аппарат показывает слишком большое смещение, которое не позволяет двигателям его скорректировать и выравнивать волокна. Особенно это актуально для аппаратов с юстировкой по оболочке. Всё, что нужно, чтобы избежать этих проблем — регулярно чистить эти части сварочного аппарата.
Посмотрите, пожалуйста, этот видеоролик. В нем показано, как легко и эффективно очистить сварочный аппарат.
