Утилита pkcs11-tool

В состав opensc входит универсальная утилита pkcs11-tool, которой можно «подложить», например, библиотеку PKCS#11 для работы с JaСarta и с ее помощью «управлять» токенами JaCarta.

Пакеты для работы с JaCarta PKI

Установить библиотеку libjcPKCS11:

Проверка работы JaCartaPKI

Проверяем работу токена, он должен быть виден в списке:

Просмотреть имеющуюся на токене информацию можно при помощи команды (требуется пароль от токена):

Список объектов в определенном слоте:

Инициализация (форматирование) токена

Для инициализации токена следует выполнить команду (необходимо ввести so-pin карты 2 раза или передать его в качестве параметра —so-pin):

После форматирования ключа необходимо проинициализировать PIN пользователя, в выводе команды, в строке token flags, должен присутствовать флаг PIN initialized:

Иинициализация PIN-кода

Для инициализации PIN-кода необходимо выполнить команду (потребуется ввести so-pin карты, а затем дважды ввести новый PIN-код):

Смена PIN-кода

Для смены PIN-кода необходимо выполнить команду (потребуется ввести текущий PIN-код, а затем дважды ввести новый):

Удаление объекта

Для удаления объекта необходимо указать его тип и идентификатор (id) или название (label). Открытый и закрытый ключ удаляются отдельно.

• privkey – закрытый ключ;
• pubkey – открытый ключ;
• cert – сертификат.

Создание ключевой пары

Генерация пары ключей:

Сертификаты

Получение сертификата

Запрос на сертификат необходимо подписать в аккредитованном удостоверяющем центре.

Запись сертификата

Запись сертификата на токен:

Чтение сертификата

Если на карте имеется сертификат, его можно прочитать командой:

ID сертификата можно посмотреть, выведя список объектов на токене:

КриптоПро

Подробнее о КриптоПро: КриптоПро

• КриптоПро CSP 5.0 R3 — 5.0.12500 — OK
• КриптоПро CSP 5.0 R2 — 5.0.12000 — OK
• КриптоПро CSP 4.0 R4 — OK
• КриптоПро CSP 3.9 R2 — 3.9.8495 — OK
• КриптоПро CSP 4.0 R2 — 4.0.9842 — OK
• КриптоПро CSP 3.6 R4 — 3.6.7777 — не работает

Установка КриптоПро

1. Установите метапакет cryptopro-preinstall-full для установки всех необходимых зависимостей:

2. Скачайте архив с RPM-пакетами с оф.сайта КриптоПро — linux-amd64.tgz

3. Выполните под рутом из папки с распакованным архивом следующие команды:

2. Установите RPM-пакет из архива:

3. Желательно перезагрузить компьютер.

Управление считывателями

Просмотр доступных считывателей:

Инициализация считывателя HDIMAGE (под правами root):

Создание контейнера на токене/смарт-карте:

При установленном пакете cprocsp-rdr-gui-gtk будет показано графическое окно, где будет предложено перемещать указатель мыши или нажимать клавиши:

При установленном пакете cprocsp-rdr-gui-gtk будет показано графическое окно, где будет предложено перемещать указатель мыши или нажимать клавиши:

После этого необходимо предъявить PIN-код пользователя:

После указания PIN-кода снова будет предложено перемещать указатель мыши.

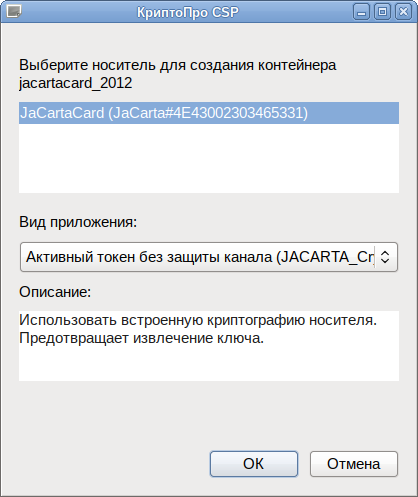

Создание неизвлекаемого контейнера:

В этом случае будет использована встроенная криптография носителя. В этом случае см. JaCarta/ГОСТ

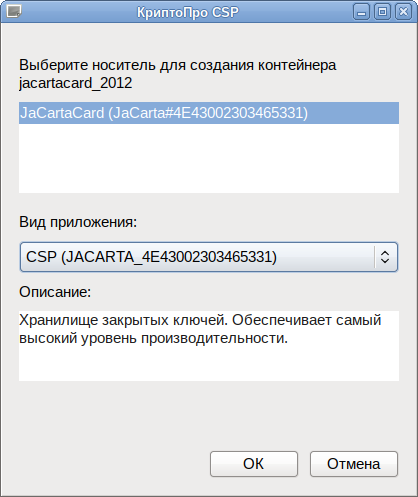

Создание обычного контейнера:

Проверить наличие контейнеров можно с помощью команды:

Просмотр подробной информации о контейнере:

Удалить контейнер можно с помощью команды:

Управление сертификатами

Создание запроса на получение сертификата

Создание запроса на получение сертификата средствами КриптоПро:

Запрос на сертификат необходимо подписать в аккредитованном удостоверяющем центре.

Запись сертификата клиента в контейнер:

Запись сертификата УЦ:

ПО JaCarta (Athena IDProtect)

Установка ПО JaCarta

1. Скачать пакет с ПО и драйверами с официального сайта aladdin-rd.ru — http://www.aladdin-rd.ru/support/downloads/39875/
2. Распаковать архив и установить из него два пакета idprotectclient и idprotectclientlib (x86_64): apt-get install idprotectclient*.x86_64.rpm
3. Из меню доступны программы (пункт «Athena IDProtect Client»):

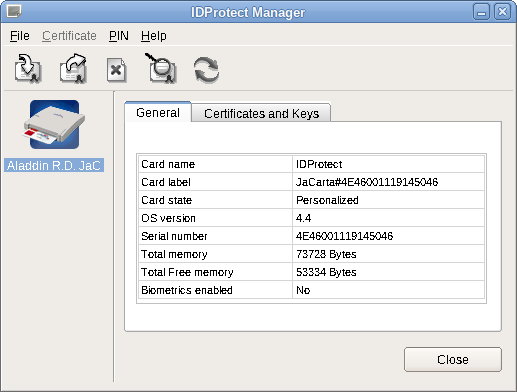

• IDProtect Manager — просмотр информации о токене, импорт/экспорт сертификатов:

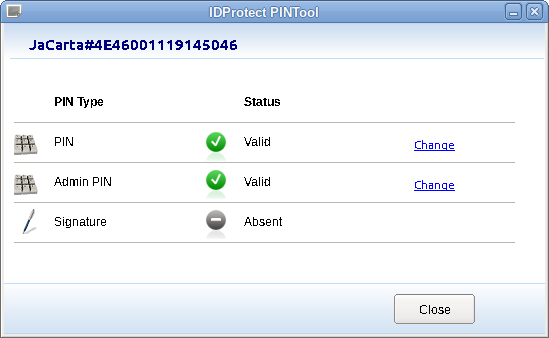

• IDProtec PINTool — смена ПИН-кодов:

Работа с JaCarta

Электронную подпись принято хранить на защищённом носителе — токене или смарт-карте. Носители JaCarta — это разработка отечественной компании «Аладдин Р.Д.». О нюансах работы с ними расскажем в этой статье.

Что такое JaCarta и как её использовать

JaCarta — это семейство защищённых носителей электронной подписи. Они бывают разных видов: usb-токен, microusb-токен, смарт-карта. Семейство включает в себя большое количество моделей, а также программное обеспечение для работы с носителями.

Установка единого клиента JaCarta

Основная программа, которая требуется для работы — это «Единый клиент JaCarta»:

1. Скачайте подходящий для вашей операционной системы дистрибутив программы.
2. Запустите установщик и следуйте инструкциям, в нужный момент выберите стандартный вид установки.
3. После завершения установки перезагрузите компьютер.

Основы работы с JaCarta

После того как токен или смарт-карта были подключены к компьютеру, можно приступать к работе с ними. Для работы необязательно использовать «Единый клиент JaCarta», но в нём можно произвести настройку носителя: изменить PIN-код, провести диагностику работы устройств, выполнить инициализацию и т.д.

Для полноценной работы же потребуется криптопровайдер, если только он встроен в носитель по умолчанию. Подойдёт, например, «КриптоПро CSP».

Именно с помощью криптопровайдера вы сможете подписывать документы электронной подписью (это можно сделать и без него, но функции будут ограничены). Чтобы работать на государственных порталах или участвовать в торгах, понадобится также специальный плагин — «КриптоПро ЭЦП Browser plug-in».

Настройка единого клиента JaCarta

«Единый клиент JaCarta» по умолчанию настроен и готов к работе после установки, мы вкратце расскажем об элементах управления. У программы есть два режима:

1. Режим пользователя, который предоставляет ограниченный доступ к функциям.
2. Режим администратора, который предоставляет полный доступ к функциям.

Переключение режима производится посредством нажатия соответствующей кнопки в левом нижнем углу окна программы. Для этого понадобится PIN-код пользователя.

В программе есть несколько вкладок, основная — это «Информация о токене», где представлены общие сведения о носителе. Другие вкладки зависят от того, какой токен был подключён к компьютеру: JaCarta PKI/ГОСТ, например, имеет вкладки «PKI» и «ГОСТ». Именно в этих вкладках и можно производить настройку разделов носителя.

LeXSofT

Главная страница. Подборки статей и гайдов, которые интересны мне.

Ссылки на разделы

16 апреля 2023

Переносим непереносимое и экспортируем не экспортируемое 2. Или «Как скопировать не экспортируемый ключ ЭП из ESMART Token и JaCarta?»

Сейчас же, я хочу описать свой опыт на тему «выдёргивания» ключа из esmart.

В этих наших интернетах, есть несколько статей по выдёргиванию ключей из JaCarta LT. В них, мельком упоминалось, что примерно так же, можно извлечь ключи и из esmart, но никаких подробностей не было.

Тут мне понадобилось извлечь ключик из esmart и я столкнулся с некоторыми моментами, а учитывая, что я не то, чтобы «кулхацкер» — некоторые моменты были мне не понятны.

Поэтому, после того, как всё получилось — я решил написать свою, более подробную инструкцию.

Нам понадобится:

1) Windows 7 (x86/x64), либо более поздние ОС, но с отключенным Secure Boot. Иначе, SmartcardSniffer работать не будет.

3) Strawberry Perl 5.32.1.1 32bit — Нужен для работы скрипта, разделяющего дамп по действиям.

4) Драйвера esmart.
Легче всего, вставить esmart в USB, зайти на i.kontur.ru и настроить рабочее место, например, под работу с Диадок. Тогда установятся все нужные компоненты. Кстати! Самое главное — не устанавливать компоненты, да и вообще не работать по RDP! Компоненты не запустятся. Если нужно работать удалённо — запустите AnyDesk, либо VNC (ну, или чем вы там любите подключаться?). Если не хотите лишнего ставить — попробуйте стянуть драйвера на сайте esmart

4.1) Драйвера JaCarta.
Ставятся точно так же, как и драйвера esmart через i.kontur.ru.

5) КриптоПро (Если зайдёте на i.kontur.ru — то криптопро скачается сама. Если ставите руками — то вот свежая версия)

7) Некоторые советуют Total Commander, но мне удобнее пользоваться Q-Dir.
В нём нужно настроить: Меню Настройки\Размер файлов, там поставить галочки: «Внутренний алгоритм Q-Dir» и «Размер в байтах».

Готовую, настроенную версию можно стянуть тут.

8) Smartcard Sniffer качаем SmartcardSniffer и оттуда достаём «SmartcardSniffer.dll» в моём случае, т.к. у меня Win7x86 — дёргаю файлик из папки SmartcardSniffer-0.1\SmartcardSniffer\bin\x86.
Его кидаем на диск C:\, в папку «SmartcardSniffer» (Желательно, сделать именно так, как в инструкции, т.к. команды, в дальнейшем, будут опираться именно на этот путь).
Так же, нужно поправить реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Windows]
«AppInit_DLLs»=»C:\\SmartcardSniffer\\SmartcardSniffer.dll»
«LoadAppInit_DLLs»=dword:00000001
«RequireSignedAppInit_DLLs»=dword:00000000

9) Файл writeBinaryAPDU.pl (готовый файл лежит здесь)
Помещаем его в “C:\SmartcardSniffer\”

10) CertFix версии 1.1.27.3154. Нужен для конвертации ключа в экспортируемый. Про более старые — ничего не скажу, а вот новые уже не могут конвертировать. И самое поганое — при первом же запуске — программа сама обновится до новой версии. Поэтому, ей нужно обломать доступ в интернеты.

11) Firewall App Blocker. Нужен для блокировки доступа в интернет CertFix.

Устанавливаем все компоненты и ОБЯЗАТЕЛЬНО перезагружаем компьютер.

I. Собственно, сам процесс извлечения ключа из ESMART:

1) Получаем дамп диалога КриптоПро с токеном:
1.1) Вставляем ключ в ПК,
1.2) Запускаем КриптоПро,
1.3) Открываем вкладку «Сервис»,
1.4) Нажимаем «Протестировать»
1.5) Выбираем ключ и вводим пароль (кто не знал — стандартный пароль от ruToken и ESMART Token — 12345678, от JaCarta 1234567890 (в старых версиях (до 15.01.2019) стоял 1eToken), админские пароли можно глянуть тут и тут),
1.6) В открывшемся окне, смотрим пункт «Экспорт ключа» и убеждаемся, что он действительно не экспортируемый. Жмём «Готово» и закрываем программу.

1.7) В папке “C:\SmartcardSniffer\” появится дамп-файл «rundll32.exe.txt»

2) Разбиваем дамп на отдельные файлы:
2.1) Запускаем консоль (Win+R, пишем CMD и жмём «Enter»)
2.2) В консоли меняем папку командой: cd C:\SmartcardSniffer

2.4) Появится папка с кучей файлов

3) Собираем контейнер:
3.1) Первым идёт primary.key
3.1.1) Ищем файл, содержащий в названии 30_22

3.2) Далее, идёт файл masks.key:
3.2.1) Ищем файл с именем, содержащем 30_36

3.3) Ну и самый геморный файл — header.key:

3.3.1) Ищем самые большие файлы (для этого нам и понадобится Q-Dir с настройкой отображения байтов).

3.3.2) Берём файл, идущий перед ними (весит обычно, 16 байт и в названии содержит 83_02 (по крайней мере, у меня во всех случаях так было)) и тот, что идёт после них (он чуть меньше самых больших файлов (бывает так, что в конце, может быть два одинаковых по размеру файла. Берём любой(см скриншот ниже))).

Распишу подробнее: нам нужен первый файл, обычно, в ESMART Token он называется *_out(16)30_82_0A_BE, в JaCarta, называется *_out(16)30_82_0A_32.
После 30_82, названия могут быть разными, однако, «out(16)30_82» присутствует всегда (по крайней мере, на моей тачке, у ESMART Token и JaCarta — точно.

3.3.3) Копируем эти файлы в отдельную папку (в данном случае, я скопировал в C:\SmartcardSniffer\3)

3.3.4) В консоли меняем рабочую папку на C:\SmartcardSniffer\3 (ну, или на ту, в которую вы скопировали файлы) командой cd C:\SmartcardSniffer\3

3.3.6) В папке C:\SmartcardSniffer\3 появился файл header.key

3.4) Остаётся получить файл name.key. Конечно, можно его как-то вытащить из того сборища файлов, но легче взять готовый. Например, вот здесь. Отображаться в КриптоПро он будет как «Test_123», но потом, ключ легко будет переименовать после того, как вы сделаете его экспортируемым.
Если хотите — то вот вам файл с именами: esmart_1, esmart_2, esmart_3? jakarta_1, jakarta_2, jakarta_3, Export_1, Export_2, Export_3

3.4.1) Копируем файл в папку с primary.key, masks.key и header.key.

3.5) Переименовываем папку в «1234» (можно использовать любые 12 символов, (цифры и ТОЛЬКО латинские буквы) и закидываем папку на любую флешку или жёсткий диск, имеющий любую букву, кроме диска C:\ (я использую виртуальный диск (VHD). Примонтировал такую виртуальную «флешку» и балуешься).

2) Запускаем CertFix от имени администратора и находим наш ключ. Смотрим на столбец «Экспорт закрытого ключа» и видим параметр «DENIED».

3) Зажимаем клавишу «Shift» на клавиатуре, нажимаем правой кнопкой мыши по ключу и выбираем пункт «Сделать экспортируемым (файловая система)».

5.1) Запускаем КриптоПро, там жмём вкладку Сервис;
5.2) Жмём кнопку «Скопировать. »
5.3) Затем, кнопку «Обзор. »
5.4) Выбираем контейнер и жмём кнопку «Ок»
5.5) Можем задать другое имя контейнеру (я оставил по умолчанию), жмём «Готово»
5.6) Выбираем носитель (у меня Rutoken Lite), жмём «Ок»
5.7) Готово!
5.8) Тестируем сертификат.

Вот в виде видео:

Ну, и собственно всё. Позже, выложу ссылки на сборник программ в одном архиве и образ виртуалки VMWare с настроенной виндой под ESMART и JaCarta.

Почему не видит сертификат в контейнере. Криптопро не видит ключ JaCarta, решаем за минуту. Установка единого клиента JaCarta PKI

Трудности валидации на сайте «РТС-Тендер» возникают из-за того, что ЭЦП browser Plug-In не видит ключ RuToken или только сертификат на подпись. Узнать, почему ПК не видит ключ электронной подписи, помогут инструкция от поставщика специализированного ПО, тематический форум на сайте ФНС или ресурсах, посвящённых ЭЦП, а также специалисты из службы технической поддержки производителя крипто-ПО.

Как должно работать

Почему не видит ЭЦП компьютер? Вроде и ключ в виде флешки есть (тот же RuToken), и утилита «Крипто-Про» установлена, а проверка ЭП не выполняется. Основная причина — ПК изначально не видит флешку ЭЦП. Это возникает обычно, потому что ключ пытаются запустить на устройстве с неподдерживаемой ОС. Ведь каждый ключик-флешка делается под свою среду, и банальное обновление ОС может привести к потере совместимости с имеющимся ключом ЭЦП (флешкой).

Когда установка криптопровайдера выполнена на поддерживаемом аппарате, по инструкции, но всё равно компьютер не видит ЭЦП, проблема может быть и в самом ключе. Чтобы разобраться, свяжитесь с поддержкой. Там у вас запросят скриншоты:

• версии/сборки CSP (вкладка «Общие»);
• ошибок при подключении контейнера ЭЦП.

Кроме того, укажите специалистам, где получали ЭЦП, на каком носителе у вас установлен контейнер (рутокен, етокен, флешка или реестр) и какая используется ОС (разрядность, сборка).

Компьютер не видит сертификат ЭЦП: первые шаги

Если компьютер не видит сертификат электронной подписи, то в операционной системе Windows нужно пройти по адресу:

Пуск — Панель управления — КриптоПРО CSP — Сервис — Протестировать — По сертификату. Так можно понять, установлен ли сертификат в Личное хранилище пользователя с привязкой к RuToken-у.

Если же у пользователя браузер не видит ЭЦП и он не может пройти регистрацию на сайте или подключить цифровую подпись, нужно установить, добавлен ли в доверенные интересующий сайт:
Пуск — Все программы -КРИПТО-ПРО — Настройки ЭЦП browser Plug-In.

Лучше использовать браузер Internet Explorer, так как java script может некорректно работать в других браузерах.

Если компьютер не видит ЭЦП, то в первую очередь необходимо посетить тематический форум компании КриптоПро. Если вопрос не будет решён собственными силами, тогда обратиться в службу поддержки (прислать туда евент-логи системы и приложений, указать версию/сборку CSP, ОС).

Не ставится ключ/сертификат

Почему «КриптоПро» CSP может не видеть ключей? Следует проверить такие параметры:

• корректно ли установлена программа (запущена ли служба Windows Installer);
• есть доступ в сеть;
• выдан корректный ключ в сертифицированном центре.

При установке желательно делать так:

установить личный сертификат, следуя мастеру установки

указать через «Обзор» расположение файла сертификата с расширением.cer

выбрать контейнер закрытого ключа (через «Обзор» выбрать сертификат на считывателе — флешке/дискете)

Если когда-то были неправильно установлены предыдущие ключи и новый носитель не устанавливается, то нужно очистить реестр (Windows). Для этого в панели CSP есть кнопка «Удалить запомненные пароли».

Если в событиях приложений ошибок не было, а в системе евент-логи их показали, необходимо проверить файлы Sfc/scannow, а после перерегистрировать компоненты MSIExec/unregister, потом — MSIExec/regserver.

Сложный случай

Если компьютер не видит ЭЦП что делать? При этом плагин не видит сертификат, а он установлен и сайт добавлен в доверенные. Ошибка редко, но порой возникает даже у тех пользователей, которые выполнили все требования инструкции по использованию СКЗИ. Например, установили корневой сертификат. Процедура подробно описана на странице 35 в пункте 2.5.2, который называется «Просмотр и установка личного сертификата, хранящегося в контейнере закрытого ключа». Если после всех выполненных требований компьютер всё равно не видит электронную подпись (отсутствие сертификата на cryptopro.ru) то проблема, скорее всего, в списке отзыва сертификатов удостоверяющего центра (УЦ). Если доступ к интернету у компании, эксплуатирующей ЭЦП, был осуществлён через прокси-сервер, то в онлайн-режиме программа не увидит установленный сертификат в справочнике отзыва. Всё заработает, если поставить данный справочник локально на компьютер.

Если ни одно из предложенных ниже решений не поможет устранить проблему, возможно, ключевой носитель был поврежден и требует восстановления (см. ). Восстановить данные с поврежденной смарт-карты или реестра невозможно.

Если имеется копия ключевого контейнера на другом носителе, то необходимо использовать ее для работы, предварительно установив сертификат .

Дискета

Если в качестве ключевого контейнера используется дискета, необходимо выполнить следующие шаги:

1. Убедиться, что в корне дискеты находится папка, содержащая файлы: header, masks, masks2, name, primary, primary2. Файлы должны иметь расширение.key, а формат названия папки должен быть следующим: xxxxxx.000.

контейнер закрытого ключа был поврежден или удален

2. Убедиться, что в КриптоПро CSP настроен считыватель «Дисковод X» (для КриптоПро CSP 3.6 — «Все съемные диски»), где X- буква диска. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;

3. В окне КриптоПро CSP « Выбор ключевого контейнера» установить переключатель «Уникальные имена».

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Сервис»и нажать на кнопку «Удалить запомненные пароли»;

5. Как скопировать контейнер с сертификатом на другой носитель?).

Flash-накопитель

Если в качестве ключевого носителя используется flash-накопитель, необходимо выполнить следующие шаги:

1. Убедиться, что в что в корне носителя находится папка, содержащая файлы:header, masks, masks2, name, primary, primary2. Файлы должны иметь расширение.key, а формат названия папки должен быть следующим: xxxxxx.000.

Если каких-либо файлов не хватает или их формат неверен, то, возможно, контейнер закрытого ключа был поврежден или удален . Также необходимо проверить, не содержится ли данная папка с шестью файлами на других носителях.

2. Убедиться, что в КриптоПро CSP настроен считыватель «Дисковод X» (для КриптоПро CSP 3.6 — «Все съемные диски»), где X — буква диска. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Оборудование» и нажать на кнопку «Настроить считыватели».

Если считыватель отсутствует, его необходимо добавить (см. Как настроить считыватели в КриптоПро CSP ?).

4. Удалить запомненные пароли. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Отметить пункт «Пользователя» и нажать на кнопку «ОК».

5. Сделать копию ключевого контейнера и использовать ее для работы (см. Как скопировать контейнер с сертификатом на другой носитель ?).

6. Если на рабочем месте установлено КриптоПро CSP версии 2.0 или 3.0, а в списке ключевых носителей присутствует Дисковод А (B), то его необходимо удалить. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Оборудование»и нажать на кнопку «Настроить считыватели;»
• Выбрать считыватель «Дисковод А» или «Дисковод B» и нажать на кнопку «Удалить».

После удаления данного считывателя работа с дискетой будет невозможна.

Rutoken

Если в качестве ключевого носителя используется смарт-карта Rutoken, необходимо выполнить следующие шаги:

1. Убедиться, что на рутокене горит лампочка. Если лампочка не горит, то следует воспользоваться следующими рекомендациями.

2. Убедиться, что в КриптоПро CSP настроен считыватель «Rutoken»(для КриптоПро CSP 3.6 — «Все считыватели смарт-карт»). Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Оборудование» и нажать на кнопку «Настроить считыватели».

Если считыватель отсутствует, его необходимо добавить (см. Как настроить считыватели в КриптоПро CSP ?).

3. В окне «Выбор ключевого контейнера» установить переключатель «Уникальные имена».

4. Удалить запомненные пароли. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Сервис» и нажать на кнопку «Удалить запомненные пароли»;
• Отметить пункт «Пользователя» и нажать на кнопку «ОК».

5. Обновить модули поддержки, необходимые для работы Rutoken. Для этого:

• Отключить смарт-карту от компьютера;
• Выбрать меню «Пуск» > «Панель управления» > «Установка и удаление программ» (для Windows Vista \ Seven «Пуск» > «Панель управления» > «Программы и компоненты»);
• Выбрать из открывшегося списка «Rutoken Support Modules» и нажать на кнопку «Удалить».

После удаления модулей необходимо перезагрузить компьютер.

• Загрузить и установить последнюю версию модулей поддержки. Дистрибутив доступен для загрузки на сайте компании Актив .

После установки модулей необходимо перезагрузить компьютер.

6. Следует увеличить количество отображаемых в КриптоПро CSP контейнеров на Rutoken, воспользовавшисьследующей инструкцией.

7. Обновить драйвер Rutoken (см. Как обновить драйвер Rutoken ?).

8. Следует убедиться, что на Rutoken содержатся ключевые контейнеры. Для этого необходимо проверить количество свободной памяти на носителе, выполнив следующие шаги:

• Открыть «Пуск» («Настройки») > «Панель управления» > «Панель управления Рутокен» (если данный пункт отсутствует, то следует обновить драйвер Rutoken).
• В открывшемся окне «Панели управления Рутокен» в пункте «Считыватели» следует выбрать «Activ Co. ruToken 0 (1,2)» и нажать на кнопку «Информация».

Если рутокен не виден в пункте «Считыватели» или при нажатии на кнопку «Информация» появляется сообщение «Состояние памяти ruToken не изменилось», значит, носитель был поврежден, необходимо обратиться в сервисный центр для незапланированной замены ключа.

• Проверить, какое значение указано в строке «Свободная память (байт)».

В качестве ключевого носителя в сервисных центрах выдаются рутокены объемом памяти около 30000 байт. Один контейнер занимает объем порядка 4 Кб. Объем свободной памяти рутокена, содержащего один контейнер, составляет порядка 26 000 байт, двух контейнеров — 22 000 байт и т д.

Если объем свободной памяти рутокена составляет более 29-30 000 байт, то ключевые контейнеры на нем отсутствуют. Следовательно, сертификат содержится на другом носителе.

Реестр

Если в качестве ключевого носителя используется считыватель Реестр, необходимо выполнить следующие шаги:

1. Убедиться, что в КриптоПро CSP настроен считыватель «Реестр». Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку «Оборудование» и нажать на кнопку «Настроить считыватели».

Если считыватель отсутствует, его необходимо добавить (см. Как настроить считыватели в КриптоПро CSP ?).

2. В окне «Выбор ключевого контейнера» установить переключатель «Уникальные имена».

3. Удалить запомненные пароли. Для этого:

• Выбрать меню «Пуск» > «Панель управления» > «КриптоПро CSP»;
• Перейти на вкладку « Сервис» и нажать на кнопку «Удалить запомненные пароли»;
• Отметить пункт «Пользователя» и нажать на кнопку «ОК».

Добрый день!. Последние два дня у меня была интересная задача по поиску решения на вот такую ситуацию, есть физический или виртуальный сервер, на нем установлена наверняка многим известная КриптоПРО. На сервер подключен , который используется для подписи документов для ВТБ24 ДБО . Локально на Windows 10 все работает, а вот на серверной платформе Windows Server 2016 и 2012 R2, Криптопро не видит ключ JaCarta . Давайте разбираться в чем проблема и как ее поправить.

Описание окружения

Есть виртуальная машина на Vmware ESXi 6.5, в качестве операционной системы установлена Windows Server 2012 R2 . На сервере стоит КриптоПРО 4.0.9944, последней версии на текущий момент. С сетевого USB хаба, по технологии USB over ip , подключен ключ JaCarta. Ключ в системе видится , а вот в КриптоПРО нет.

Алгоритм решения проблем с JaCarta

КриптоПРО очень часто вызывает различные ошибки в Windows, простой пример (Windows installer service could not be accessed). Вот так вот выглядит ситуация, когда утилита КриптоПРО не видит сертификат в контейнере.

Как видно в утилите UTN Manager ключ подключен, он видится в системе в смарт картах в виде Microsoft Usbccid (WUDF) устройства, но вот CryptoPRO, этот контейнер не определяет и у вас нет возможности установить сертификат. Локально токен подключали, все было то же самое. Стали думать что сделать.

Возможные причины с определением контейнера

1. Во первых, это проблема с драйверами, например, в Windows Server 2012 R2, JaCarta в идеале должна определяться в списке смарт карт как JaCarta Usbccid Smartcard, а не Microsoft Usbccid (WUDF)
2. Во вторых если устройство видится как Microsoft Usbccid (WUDF), то версия драйверов может быть устаревшей, и из-за чего ваши утилиты будут не определять защищенный USB носитель.
3. Устарелая версия CryptoPRO

Как решить проблему, что криптопро не видит USB ключ?

Создали новую виртуальную машину и стали ставить софт все последовательно.

Перед установкой любого программного обеспечения работающего с USB носителями на которых находятся сертификаты и закрытые ключи. Нужно ОБЯЗАТЕЛЬНО отключить токен, если воткнут локально, то отключаем его, если по сети, разрываем сессию

• Первым делом обновляем вашу операционную систему , всеми доступными обновлениями, так как Microsoft исправляет много ошибок и багов, в том числе и драйверами.
• Вторым пунктом является, в случае с физическим сервером, установить все свежие драйвера на материнскую плату и все периферийное оборудование.
• Далее устанавливаете Единый Клиент JaCarta.
• Устанавливаете свежую версию КриптоПРО

Установка единого клиента JaCarta PKI

Единый Клиент JaCarta — это специальная утилита от компании «Аладдин», для правильной работы с токенами JaCarta. Загрузить последнюю версию, данного программного продукта, вы можете с официального сайта, или у меня с облака, если вдруг, не получиться с сайта производителя.

Далее полученный архив вы распаковываете и запускаете установочный файл, под свою архитектуру Windows , у меня это 64-х битная. Приступаем к установке Jacarta драйвера. Единый клиент Jacarta, ставится очень просто (НАПОМИНАЮ ваш токен в момент инсталляции, должен быть отключен). На первом окне мастера установки, просто нажимаем далее.

Принимаем лицензионное соглашение и нажимаем «Далее»

Чтобы драйвера токенов JaCarta у вас работали корректно, достаточно выполнить стандартную установку.

Если выберете «Выборочную установку», то обязательно установите галки:

• Драйверы JaCarta
• Модули поддержки
• Модуль поддержки для КриптоПРО

Через пару секунд, Единый клиент Jacarta, успешно установлен.

Обязательно произведите перезагрузку сервера или компьютера, чтобы система увидела свежие драйвера.

После установки JaCarta PKI, нужно установить КриптоПРО, для этого заходите на официальный сайт.

На текущий момент самая последняя версия КриптоПро CSP 4.0.9944. Запускаем установщик, оставляем галку «Установить корневые сертификаты» и нажимаем «Установить (Рекомендуется)»

Инсталляция КриптоПРО будет выполнена в фоновом режиме, после которой вы увидите предложение, о перезагрузке браузера, но я вам советую полностью перезагрузиться.

После перезагрузки подключайте ваш USB токен JaCarta. У меня подключение идет по сети, с устройства DIGI, через . В клиенте Anywhere View, мой USB носитель Jacarta, успешно определен, но как Microsoft Usbccid (WUDF), а в идеале должен определиться как JaCarta Usbccid Smartcard, но нужно в любом случае проверить, так как все может работать и так.

Открыв утилиту «Единый клиент Jacarta PKI», подключенного токена обнаружено не было, значит, что-то с драйверами.

Microsoft Usbccid (WUDF) — это стандартный драйвер Microsoft, который по умолчанию устанавливается на различные токены, и бывает, что все работает, но не всегда. Операционная система Windows по умолчанию, ставит их в виду своей архитектуры и настройки, мне вот лично в данный момент такое не нужно. Что делаем, нам нужно удалить драйвера Microsoft Usbccid (WUDF) и установить драйвера для носителя Jacarta.

Откройте диспетчер устройств Windows, найдите пункт «Считыватели устройств смарт-карт (Smart card readers)» щелкните по Microsoft Usbccid (WUDF) и выберите пункт «Свойства». Перейдите на вкладку «Драйвера» и нажмите удалить (Uninstall)

Согласитесь с удалением драйвера Microsoft Usbccid (WUDF).

Вас уведомят, что для вступления изменений в силу, необходима перезагрузка системы, обязательно соглашаемся.

После перезагрузки системы, вы можете увидеть установку устройства и драйверов ARDS Jacarta.

Откройте диспетчер устройств, вы должны увидеть, что теперь ваше устройство определено, как JaCarta Usbccid Smartcar и если зайти в его свойства, то вы увидите, что смарт карта jacarta, теперь использует драйвер версии 6.1.7601 от ALADDIN R.D.ZAO, так и должно быть.

Если открыть единый клиент Jacarta, то вы увидите свою электронную подпись, это означает, что смарт карта нормально определилась.

Открываем CryptoPRO, и видим, что криптопро не видит сертификат в контейнере, хотя все драйвера определились как нужно. Есть еще одна фишка.

1. В RDP сессии вы не увидите свой токен, только локально, уж такая работа токена, либо я не нашел как это поправить. Вы можете попробовать выполнить рекомендации по устранению ошибки «Не возможно подключиться к службе управления смарт-картами».
2. Нужно снять одну галку в CryptoPRO

ОБЯЗАТЕЛЬНО снимите галку «Не использовать устаревшие cipher suite-ы» и перезагрузитесь .

После этих манипуляций у меня КриптоПРО увидел сертификат и смарт карта jacarta стала рабочей, можно подписывать документы.

Еще можете в устройствах и принтерах, увидеть ваше устройство JaCarta,

Если у вас как и у меня, токен jacarta установлен в виртуальной машине, то вам придется устанавливать сертификат, через console виртуальной машины, и так же дать на нее права ответственному человеку. Если это физический сервер, то там придется давать права на порт управления , в котором так же есть виртуальная консоль.

Когда вы установили все драйвера для токенов Jacarta, вы можете увидеть при подключении по RDP и открытии утилиты «Единый клиент Jacarta PKI» вот такое сообщение с ошибкой:

1. Не запущена служба смарт-карт на локальной машине. Архитектурой RDP-сессии, разработанной Microsoft, не предусмотрено использование ключевых носителей, подключенных к удалённому компьютеру, поэтому в RDP-сессии удалённый компьютер использует службу смарт-карт локального компьютера. Из этого следует что, запуска службы смарт-карт внутри RDP-сессии недостаточно для нормальной работы.
2. Служба управления смарт-картами на локальном компьютере запущена, но недоступна для программы внутри RDP-сессии из-за настроек Windows и/или RDP-клиента.\

Как исправить ошибку «Не возможно подключиться к службе управления смарт-картами».

• Запустите службу смарт-карт на локальной машине, с которой вы инициируете сеанс удалённого доступа. Настройте её автоматический запуск при старте компьютера.
• Разрешите использование локальных устройств и ресурсов во время удалённого сеанса (в частности, смарт-карт). Для этого, в диалоге «Подключение к удалённому рабочему столу» в параметрах выберите вкладку «Локальные ресурсы», далее в группе «Локальные устройства и ресурсы» нажмите кнопку «Подробнее…», а в открывшемся диалоге выберите пункт «Смарт-карты» и нажмите «ОК», затем «Подключить».

• Убедитесь в сохранности настроек RDP-подключения. По умолчанию они сохраняются в файле Default.rdp в каталоге «Мои Документы» Проследите, чтобы в данном файле присутствовала строчка «redirectsmartcards:i:1».
• Убедитесь в том, что на удалённом компьютере, к которому вы осуществляете RDP-подключение, не активирована групповая политика
  -[Конфигурация компьютера\административные шаблоны\компоненты windows\службы удалённых рабочих столов\узел сеансов удалённых рабочих столов\перенаправление устройств и ресурсов\Не разрешать перенаправление устройства чтения смарт-карт]. Если она включена (Enabled), то отключите её, и перегрузите компьютер.
• Если у вас установлена Windows 7 SP1 или Windows 2008 R2 SP1 и вы используете RDC 8.1 для соединения с компьютерами под управлением Windows 8 и выше, то вам необходимо установить обновление для операционной системы https://support.microsoft.com/en-us/kb/2913751

Вот такой вот был траблшутинг по настройке токена Jacarta, КриптоПРО на терминальном сервере, для подписи документов в ВТБ24 ДБО. Если есть замечания или поправки, то пишите их в комментариях.
