Сколько ампер потребляет процессор!
Только что кодировал видео на Core i7: разница под/без нагрузки — 80 ватт (CUDA не задействована, всё считает проц).
Не самый прожорливый камень, есть 9*** серия.
около 6-10 как правило подается от материнки для большинства процев независимо о тпроизводителя, а зачем вам знать амперажи? Полезнее знать все же теплоотдачу в ватах
Максимальное тепловыделение делишь на максимальное напряжение на ядре — получаешь максимальный потребляемый процессором ток.
Об амперах, вольтах (мысли)
Не буду вдаваться в дебри физики и объясню простым языком
Воздействие тока на организм комплексное и брать в расчет только один его параметр не имеет смысла. Классическим вариантом смертельного тока является переменный с частотой 50-60 Герц, напряжением выше 36 Вольт и силой тока от 0.1 Ампера. При понижении напряжения, ток может просто не потечь через организм, который как известно имеет свое собственное сопротивление, при увеличении напряжения, но небольшой силе тока, электрический удар также может обойтись без последствий. Постоянный ток менее опасен чем ток переменный, зато при повышении частоты переменного тока его опасное воздействие снижается и токами высокой частоты пользуются даже в медицине. Считается, что убивает Ампер, но и остальные физики в сторонке не остаются.
Воздействие электрического тока на каждого человека индивидуально. Но общепринято считать, что смертельной может быть сила тока, выраженная в Амперах. Для наступления смерти достаточно 0,1 Ампер, при напряжении тока 36 Вольт.
А для отдельных индивидов, как в этом комментарии:
Есть различные способы расчета, а для ленивых даже в таблицы свели
P.s:
а Вам хоть раз было интересно узнать почему не убивают электрошокеры?
В сети нашел много чего интересного:
Компания "Taser" заявляет, что для некоторых модели выпускаемых шокеров имеют следующие параметры:
-ток импульсный,
-каждый импульс общей длиной порядка 120 микросекунд,
-частота следования импульсов — 20 раз в секунду,
-частота тока внутри импульса — 10 килогерц,
-сила тока на первом периоде импульса — до 3 Ампер, далее — очень быстро затухает.
Чтобы это означало?
-импульсы слишком короткие, чтобы вызвать смертельные изменения,
-частота — слишком высока, чтобы создать высокую плотность тока через внутренние органы (очевидно, подобрана, чтобы поражать только двигательные мышцы на поверхности тела),
-импульсы непостоянные, а затухающие
Плюс, электроды шокера никогда не оказываются приложены к разным концам тела. Потому, если не стараться специально вмешаться в конструкцию, убить им — достаточно сложно.
Зачем процессорам нужно столько тока?
Я знаю, что простой процессор (например, Intel или AMD) может потреблять 45–140 Вт, и что многие процессоры работают с напряжением 1,2 В, 1,25 В и т. Д.
Итак, предполагая, что процессор работает с напряжением 1,25 В и имеет TDP 80 Вт . он использует 64 А (много ампер).
Почему ЦП требует более 1 А в своей цепи (при условии транзисторов FinFET)? Я знаю, что большую часть времени процессор работает на холостом ходу, и все 60 A являются «импульсами», потому что у процессора есть часы, но почему процессор не может работать при 1 В и 1 А?
Маленький и быстрый транзистор FinFET, например: 14 нм, работающий на частоте 3,0 ГГц, сколько ампер (приблизительно) нужно?
Вызывает ли более высокий ток более быстрое включение и / или выключение транзисторов?
- Процессоры не являются «простыми» в любом воображении. Потому что они имеют несколько миллиардов транзисторов, каждый из которых будет иметь небольшую утечку на холостом ходу и должен заряжать и разряжать затвор и емкость межсоединения в других транзисторах при переключении. Да, каждый из них потребляет небольшой ток, но если вы умножите его на количество транзисторов, вы получите удивительно большое количество. 64А — это уже средний ток . при переключении транзисторы могут потреблять намного больше среднего, и это сглаживается байпасными конденсаторами. Помните, что ваш показатель 64A был получен от работы в обратном направлении от TDP, в результате чего было действительно 64A RMS, и могут существовать значительные отклонения от этого во многих временных масштабах (изменение во время тактового цикла, изменение во время различных операций, изменение между состояниями сна и т. Д.). ). Также, Вы можете обойтись без запуска процессора, предназначенного для работы на 3 ГГц на 1,2 В и 64 А при 1 В и 1 А . просто возможно на 3 МГц. Хотя в этот момент вам придется беспокоиться о том, использует ли чип динамическую логику с минимальной тактовой частотой, поэтому, возможно, вам придется запускать его на частотах от нескольких сотен МГц до ГГц и периодически переводить его в глубокий сон, чтобы получить среднее значение. тока вниз. Суть в том, что мощность = производительность. Производительность большинства современных процессоров фактически ограничена. поэтому, возможно, вам придется запустить его на частоте от нескольких сотен МГц до ГГц и периодически переключать его в режим глубокого сна, чтобы снизить средний ток. Суть в том, что мощность = производительность. Производительность большинства современных процессоров фактически ограничена. поэтому, возможно, вам придется запустить его на частоте от нескольких сотен МГц до ГГц и периодически переключать его в режим глубокого сна, чтобы снизить средний ток. Суть в том, что мощность = производительность. Производительность большинства современных процессоров фактически ограничена.
- I = C v α f I C v α f
- Вроде. Чем быстрее емкость затвора заряжается или разряжается, тем быстрее будет переключаться транзистор. Для более быстрой зарядки требуется либо меньшая емкость (определяется геометрией), либо больший ток (определяется сопротивлением межсоединения и напряжением питания). Отдельные транзисторы переключаются быстрее, чем это означает, что они могут переключаться чаще, что приводит к более среднему потреблению тока (пропорционально тактовой частоте).
Отредактируйте: так, на http://www.synopsys.com/community/universityprogram/documents/article-iitk/25nmtriplegatefinfetswithraisedsourcedrain.pdf есть рисунок для емкости затвора 25-нм FinFET. Я просто назову это 0,1 fF ради простоты. По-видимому, оно меняется в зависимости от напряжения смещения и, разумеется, будет зависеть от размера транзистора (размеры транзисторов соответствуют их назначению в схеме, не все транзисторы будут одинакового размера! Большие транзисторы «сильнее», так как они могут переключать больший ток, но они также имеют более высокую емкость затвора и требуют большего тока для привода).
α = 1 0.375 μ A , Умножьте это на 1 миллиард, и вы получите 375 А. Это необходимый средний ток затвора (заряд в секунду в емкость затвора), чтобы переключить 1 миллиард этих транзисторов на частоте 3 ГГц. Это не считается «пробить», что произойдет во время переключения в логике CMOS. Это также среднее значение, поэтому мгновенный ток может сильно варьироваться — подумайте о том, как асимптотически уменьшается потребление тока при зарядке RC-цепи. Обход конденсаторов на подложке, корпусе и плате сглаживает это изменение. Очевидно, это всего лишь приблизительная цифра, но, похоже, это правильный порядок величины. Это также не учитывает ток утечки или заряд, хранящиеся в других паразитах (например, в проводке).
α α = 1 α α = 0.25 α α = 0.000061 α , Следовательно, почему в энергопотреблении кэш-памяти обычно преобладает ток утечки — это МНОГО незанятых транзисторов, которые просто утекают, а не переключаются.
Датчики напряжений, токов и мощности процессора: разбираемся в показаниях
Современные центральные процессоры содержат множество разнообразных датчиков. Они умеют измерять значения напряжений, токов и мощности. Для чего нужны эти данные? Чем они могут помочь в оценке состояния ЦП? Ответы — в материале.
Для чего нужны все эти датчики?

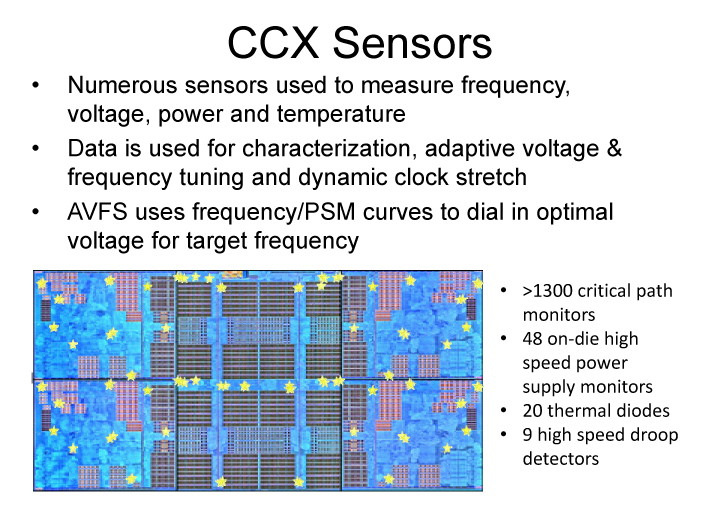

Центральный процессор — устройство сложное. Он оснащен целым комплексом разнообразных датчиков, которые отслеживают большое количество различных показателей. Эти данные используются для интеллектуальной настройки частоты и напряжения ядер, встроенной графики и других блоков процессора. Цель настройки проста: достижение максимально доступной производительности.
В современных процессорах число датчиков зависит от модели. Оно может составлять от нескольких десятков до пары-тройки сотен. Например, в одном комплексе CCX процессоров AMD Ryzen первого поколения находится всего четыре ядра. При этом в нем 48 датчиков, относящихся к мониторингу электропитания, а также 20 датчиков температуры.
Помимо датчиков в процессоре, множество измерений производится с помощью датчиков материнской платы. Для более точных значений показания с нескольких датчиков обычно усредняются. Поэтому вы не увидите сотни строчек напряжений или мощностей в диагностических утилитах. Более того, многие программы подобного типа показывают лишь самые главные значения: например, напряжение ядра и общую мощность. Рекордсменом по отображению разнообразных датчиков, безусловно, является программа HWiNFO.
Некоторые показатели, считываемые программой, доступны и для Intel, и для AMD. Остальные являются особенностью процессоров определенного производителя. Кроме того, не все модели производителя обладают абсолютно всеми нижеописанными датчиками. Все зависит от поколения ЦП и модели материнской платы. Итак, что может рассказать о своем состоянии процессор с помощью встроенных датчиков и программы HWiNFO?
Датчики напряжения
- Core VIDs — Intel и AMD
Среднее значение напряжения, которое запрашивают у материнской платы все вычислительные ядра. Пункт можно раскрыть, чтобы увидеть параметр для каждого ядра отдельно.
- Vcore или Напряжение ядра ЦП — Intel и AMD
Напряжение, подаваемое на вычислительные ядра. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- Uncore VID — Intel
Напряжение Uncore — части процессора за пределами вычислительных ядер.
- VCCSA или SA VID — Intel
Отображает напряжение питания системного агента (часть процессора, которая содержит в себе различные контроллеры: памяти, питания, дисплеев, шин PCI-E и DMI).
- Напряжение VDDQ TX, напряжение VDDCR_SR или CPU VDDQ — Intel и AMD
Показывает напряжение на контроллере памяти процессора.
- Напряжение iGPU, напряжение APU GFX или iGPU VAXG — Intel и AMD
Напряжение питания, подаваемое на встроенную в процессор графику.
- SoC напряжение — AMD
Напряжение, которое подается на компоненты системы на чипе (SoC). Измеряется на выходе из подсистемы питания (VRM) на материнской плате. Под SoC в данном случае имеется ввиду часть ЦП, которая не относится к вычислительным ядрам и графической части.
- ЦП Core VID (Effective) — AMD
Напряжение на ядрах с учетом используемого офсета — допустимого смещения напряжения под нагрузкой.
- ЦП VRIN — Intel
Значение, подаваемое на встроенный в ЦП преобразователь напряжения (FIVR). Отображается только для процессоров, у которых FIVR имеется — это Intel Core четвертого и пятого поколения (Haswell и Broadwell).
- Смещения напряжения — Intel
Смещение напряжения (офсет) относительно Core VID. Отображается для каждой отдельной линии питания внутри процессора.
- Вычислительные ядра — IA;
- Uncore и системный агент — Uncore/SA;
- Кольцевая шина, кэш третьего уровня и компонент доступа к нему — CLR (CBo/LLC/Ring);
- Вычислительные блоки встроенной графики — GT Slice;
- Прочие части встроенной графики — GT Unsclice.
Эти значения считываются единожды при запуске HWiNFO. В режиме реального времени они не обновляются. Для получения актуальных значений в текущий момент программу нужно перезапускать.
Датчики силы тока
- Ток ядра ЦП — AMD
Сила тока, протекающего через процессорные ядра. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- Ток SoC — AMD
Сила тока, которая протекает через компоненты системы на чипе. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- ЦП TDC — AMD
Сила тока, потребляемого всем процессором. Усредненное значение за короткое время.
- ЦП EDC — AMD
Сила тока, потребляемого всем процессором. Отображает значение в режиме реального времени, включая пиковые всплески.
Датчики мощности

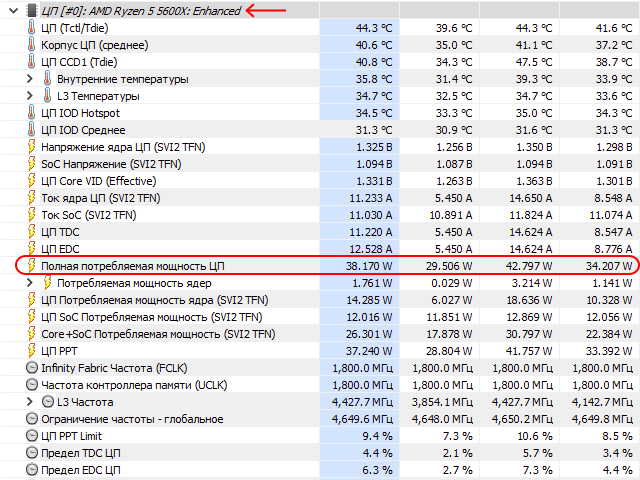

- Полная потребляемая мощность ЦП — Intel и AMD
Оценочное потребление мощности всеми компонентами процессора. Учитываются данные с множества датчиков как самого процессора, так и подсистемы питания материнской платы.
- Потребляемая мощность ядер (IA) — Intel и AMD
Отображает суммарную мощность, потребляемую всеми ядрами. У некоторых процессоров доступно раскрытие пункта, где можно увидеть мощность для каждого ядра отдельно.
- Потребляемая мощность ядер (GT) — Intel
Мощность, которую потребляет встроенное графическое ядро.
- Потребляемая мощность системного агента — Intel
Значение мощности, которую использует системный агент процессора.
- Остаточная потребляемая мощность чипа — Intel
Мощность всех частей процессора, за исключением вычислительных ядер, графического ядра и системного агента.
- ЦП потребляемая мощность ядра — AMD
Мощность, потребляемая вычислительной частью процессора. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- ЦП SoC потребляемая мощность — AMD
Мощность, потребляемая компонентами системы на чипе. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- Core+SoC потребляемая мощность — AMD
Сумма мощностей, потребляемых вычислительными ядрами и компонентами системы на чипе. Измеряется на выходе из подсистемы питания (VRM) на материнской плате.
- ЦП PPT — AMD
Общее значение мощности, оцененной только датчиками процессора.
- APU STAPM — AMD
Оценочная потребляемая мощность процессоров AMD Ryzen со встроенной графикой. По сути аналогична полной потребляемой мощности ЦП, но использует другие методы подсчета c усреднением по времени.
- Предел мощности — Intel
Показывает установленные в BIOS пределы мощности для процессора — долгосрочный PL1 и кратковременный PL2.
- ЦП PPT лимит, Предел ЦП TDC и Предел ЦП EDC — AMD
Данные строки отображают текущие процентные значения потребления от лимитов мощности и тока, установленных в BIOS материнской платы.
Практическое применение показаний
Различных показаний датчиков напряжения, токов и мощности достаточно много. В отличие от датчиков температуры, их вряд ли понадобится отслеживать обычному пользователю, использующему систему без разгона.
Однако при возникновении неполадок или перегреве процессора показания некоторых датчиков могут помочь. В первую очередь это касается напряжения на вычислительных ядрах. Его повышенное значение — одна из главных причин перегрева процессора.

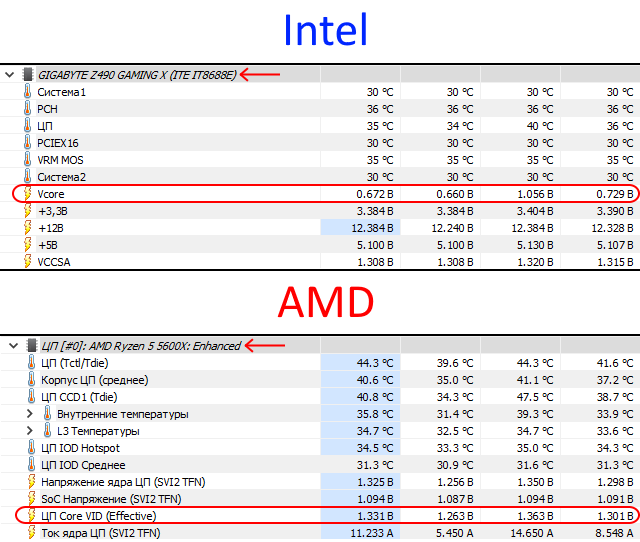

Нужно помнить, что Core VID — это лишь целевое напряжение, которое пытается поддерживать материнская плата. Реальное значение напряжения на ядрах отображается в других пунктах. Для процессоров Intel это «VCore» в разделе с именем материнской платы. Для процессоров AMD это «ЦП Core VID (Effective)» в разделе с именем ЦП и подписью «Enhanced».
Также контроль напряжения пригодится при разгоне процессора или даунвольтинге — снижении напряжения питания для меньшего тепловыделения и температур. В обоих случаях понадобится и отслеживание потребляемой мощности. Чем она меньше, тем меньше греется процессор (при прочих равных). Для этой цели наиболее информативен пункт «Полная потребляемая мощность ЦП». Он находится в разделе с названием процессора и подписью «Enhanced». Это актуально для ЦП обоих производителей.
Более глубокое изучение информации с датчиков необходимо любителям разгона. Тонко настроив напряжение компонентов процессора, можно выжать все соки из его частотного потенциала. Тут как раз и пригодится контроль показаний с множества различных датчиков.
Особая благодарность автору Met741 за предоставление скриншотов с датчиков AMD Ryzen.
Сколько ампер потребляет компьютер? (обновлено 2022 г.)
Ампер — это единица измерения силы тока. Это означает, что поток электрического заряда от одной точки к другой измеряется в амперах. Электрические компоненты, включая компьютеры, требуют определенного количества ампер для эффективной работы. Итак, сколько ампер потребляет типичный компьютер?
Чем больше компонентов на компьютере, тем больше ампер требуется для его работы. В среднем большинство компьютеров потребляют от 0,25 до более 5 ампер. Настольные компьютеры находятся в верхней части этого диапазона, а ноутбуки потребляют меньше энергии.
Несколько факторов определяют, сколько ампер потребляет компьютер. Например, активность пользователя за компьютером может влиять на количество потребляемого компьютером усилителя. Тип аппаратного обеспечения, используемого на компьютере, также может влиять на то, сколько усилителя потребляет компьютер. В этой статье объясняется больше о том, сколько ампер потребляет компьютер.
Сколько ампер потребляет компьютер?
Если вы ищете информацию о том, сколько ампер потребляет ваш компьютер, одна из первых вещей, которую вы хотите рассмотреть, — это тип компьютера, который вы используете. Существуют разные типы компьютеров, в основном настольные, игровые и ноутбуки. Однако эти разные компьютеры используют разные диапазоны усилителей для питания своих компонентов и правильной работы.
Раздел ниже дает общее представление о том, сколько компьютеров с усилителями используется.
Компьютер №1: Рабочий стол
Как правило, настольные компьютеры потребляют значительные токи. В среднем для рабочего стола потребуется от 0,25 до 2 ампер тока в час. Этот диапазон усилителей связан с тем, что рабочий стол может питать монитор, динамик, принтер и т. д.
Чем больше периферийных устройств подключено к компьютеру, тем больше усилителя ему потребуется для правильной работы. Например, для типичной рабочей станции потребуется от 2 до 3,5 ампер тока в час. Некоторым компьютерам может даже потребоваться до 5 ампер тока, в зависимости от использования.
Компьютер №2: игровой ПК
Если у вас есть игровой компьютер, вы должны ожидать, что его требования к усилителю будут намного выше. Однако это зависит от того, используете ли вы игровой ноутбук или настольный компьютер. Игровому ноутбуку требуется меньше ампер, чем игровому настольному компьютеру.
В среднем для игрового настольного блока питания требуется до 6,25 ампер тока в час использования. Игровые компьютеры потребляют так много усилителя из-за одного основного компонента — графических карт. Тип видеокарты также может определять, сколько усилителя потребляет игровой компьютер.
Компьютер № 3: Ноутбук
Ноутбуки являются наименее энергоемкими компьютерами. Однако то, что ноутбуки не потребляют столько электроэнергии, не означает, что они обладают меньшей вычислительной мощностью. Средний портативный компьютер потребляет от 0,41 до 0,84 ампер в час. Таким образом, портативный компьютер может потреблять в среднем около 6,73 ампер в течение примерно 8 часов в день.
Таким образом, даже если вы используете ноутбук для сложных многозадачных задач, его энергопотребление все равно меньше, чем у настольных компьютеров. Однако энергопотребление ноутбуков может быть немного выше, чем предполагалось, когда к компьютеру подключены другие более мощные периферийные устройства. Тем не менее, приведенная выше аналогия с мощностью применима ко многим пользователям.
Какие факторы влияют на потребление усилителя компьютером?
Выше мы дали общую оценку того, сколько ампер потребляет компьютер. Однако на этот показатель влияет несколько факторов. Ниже мы рассмотрим два основных фактора, влияющих на использование усилителя в компьютере.
Фактор №1: Конфигурация и компоненты
Одним из основных факторов, влияющих на использование усилителя компьютера, является его конфигурация. Конфигурация компьютеров варьируется от младших до более дорогих. Компьютеры более низкого уровня потребляют меньше усилителя, чем компьютеры более высокого класса, не потому, что они дешевле, а потому, что у них меньше встроенных компонентов.
Сборка компьютера высокого класса имеет больше вентиляторов, кулеров, графического процессора и нескольких других компонентов, которые увеличивают требования к усилителю компьютера. Кроме того, ваш компьютер будет использовать больше усилителя, если вы используете светодиодный монитор, так как он требует больше усилителя, чем ЖК-монитор.
Фактор № 2: Использование
Еще одна вещь, влияющая на то, сколько компьютеру требуется, — это то, как на нем работает пользователь. То, для чего вы используете компьютер, будет влиять на то, сколько усилителя ему требуется. Например, компьютер потребляет больше энергии, когда играет на компьютере или выполняет любую графически интенсивную задачу. Точно так же, если вы держите компьютер в режиме ожидания, он потребляет меньше энергии.
Чтобы уменьшить потребляемую компьютером силу тока, отключите периферийные устройства, настройте параметры управления питанием, используйте интеллектуальный блок питания и выключайте компьютер, когда он не используется.
Заключение
Стоит отметить, что использование усилителя компьютером не может быть точно определено, поскольку оно время от времени колеблется в зависимости от использования. Конфигурация вашего компьютера также оказывает значительное влияние на то, сколько ампер вам потребуется. Но в любом случае это помогает снизить общее энергопотребление вашего компьютера.
